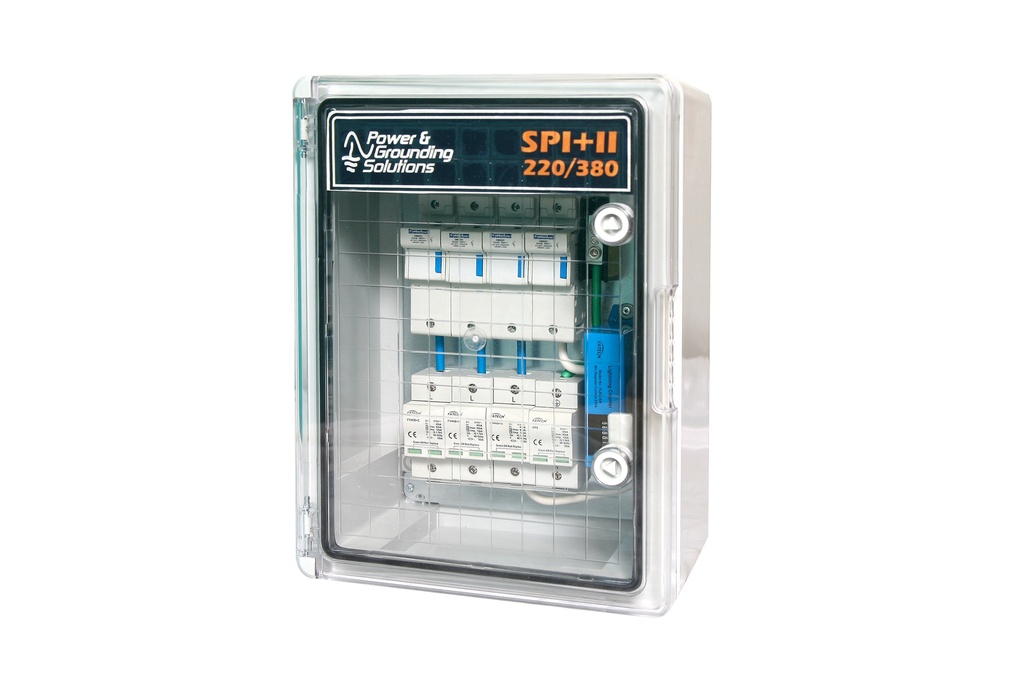

Supresor de Picos Tipo 1+2 (Clase I+II) PAGS SPI+II
El PAGS SPI+II es un Supresor de Picos Tipo 1 (Clase I) , diseñado para ofrecer protección avanzada contra descargas atmosféricas directas o cercanas, así como contra transitorios de alta energía provenientes de la red eléctrica.
Marca | PAGS |
Corriente de Impulso (10/350 μs) | 12,5 Kiloamperios |
Corriente Máxima de Descarga (8/20 μs) | 80 Kiloamperios |
Protección de Respaldo | Fusibles (100A) |
Tipo de Montaje | Pared |
Numero de Polos | 4 |
Acerca de este Item
- Protección de energía AC.
- Conexión universal a cualquier centro de carga.
- Incorpora elementos de prevención contra incendios.
- Cumple con normativas UL 1449 (5ta Edición) y IEEE C62.41-2002.
| Marca: PAGS |
Documentos
Descripción del Producto
El PAGS SPI+II es un Supresor de Picos Tipo 1+2 (Clase I+II según IEC/EN 61643-11), diseñado para ofrecer protección avanzada contra:
- Descargas atmosféricas directas o cercanas (10/350 μs)
- Transitorios de alta energía provenientes de la red eléctrica (>100 kA 8/20 μs)
✅ Alta Capacidad de Protección (80 kA):
Ideal para zonas con tormentas eléctricas frecuentes o instalaciones industriales/comerciales que requieren máxima seguridad.
✅ Compatibilidad Universal:
Funciona con cualquier centro de distribución de potencia o tablero principal, facilitando su integración en sistemas existentes sin modificaciones.
✅ Esquema de Instalación:
Instalación con personal calificado en riesgo eléctrico.
Información del Producto
Detalles:
- Marca: PAGS
- Modelo: SP I+II
- Clase de Prueba: Clase I+II / B+C / T1 T2 (IEC/EN/VDE)
- Aplicación: Tablero principal de distribución
- Montaje: En pared
- Dimensiones: 30 x 17 x 40 cm (Policarbonato) / 30 x 20 x 40 cm (Metálico)
Funcionalidades y Especificaciones:
- Tipo de Red: TT, TN
- Máximo Voltaje Continuo (MCOV): 150/260V (120/208V) | 320/560V (277/480V)
- Niveles de Protección (Up): 500V @ 3kA (120/208V) | < 2kV @ 40kA (277/480V)
- Corriente de Impulso (Iimp): 12,5kA (10/350 μs)
- Corriente de Descarga Nominal (In): 40kA (8/20 μs)
- Máxima Corriente de Descarga Nominal (Imax): 80kA (8/20 μs)
- Fusible de Respaldo Recomendado: 100A
- Resistencia de Aislamiento: >100MΩ
- Conexiones I/O: Cable Multifilar L-N: 10mm²-35mm² / PE: >16mm²
- Rango de Operación (Temperatura/Humedad/Altitud) : -40 ° C a +80 ° C / 30% a 90% / 3000m
- Grado de Protección de los Módulos: IP20
- Material de Encapsulado de los Módulos: UL94 V0
- Indicador de Desconexión: Mecánico (Verde: OK / Rojo: Remplazar)
- Encerramiento: IP65 (Opciones: Policarbonato / Metal)
- Tecnología: MOV
- Contador de Eventos: 5 Digitos, con registro de fecha y hora de cada evento.
Garantia y Soporte:
- Garantía Estandar de 12 meses contra defectos de fabricación, válida desde la fecha de compra.
- Garantía Extendida de 5 años válida solo si es instalado por personal de Cero Cien Ingenieria.
- Soporte Técnico Especializado: Asesoría para instalación y solución de incidencias (vía Web/Teléfono/Whatsapp).
Que incluye:
- 1x Supresor de Picos PAGS SPI+II.
- Manual de instalación y asistencia remota.
- Condiciones de la Garantia.
Protección
Tipo 1+2 (Clase I+II)
Certificación IEC 61643-11
"Protección certificada contra descargas atmosféricas directas (10/350 μs) y transitorios de alta energía (>100 kA), cumpliendo con los requisitos de seguridad para equipos críticos en la primera línea de defensa.
Compatibilidad
Con cualquier centro de distribución de potencia
"Diseñado para integración inmediata en cuadros de distribución principales sin necesidad de modificaciones, garantizando compatibilidad total con sistemas eléctricos residenciales, comerciales e industriales."
Capacidad
Descarga Máxima (Imax)
de 80 kA
"Absorbe picos de hasta 80,000 amperios (8/20 μs) y limita el voltaje transitorio a ≤1.5 kV, protegiendo equipos Clase II.
Su combinación de alta capacidad de absorción y bajo voltaje residual garantiza seguridad eléctrica en entornos exigentes."
